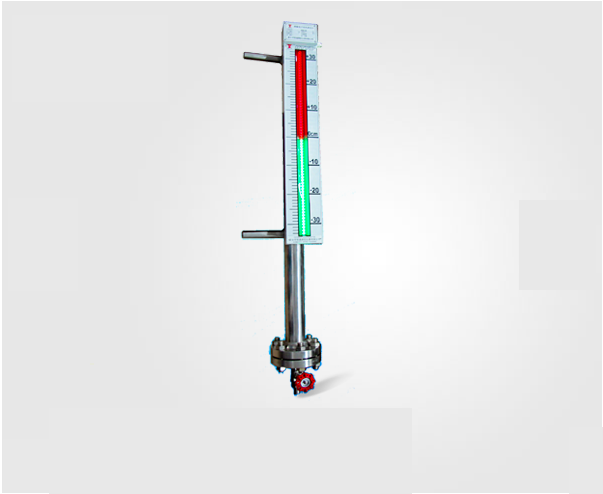

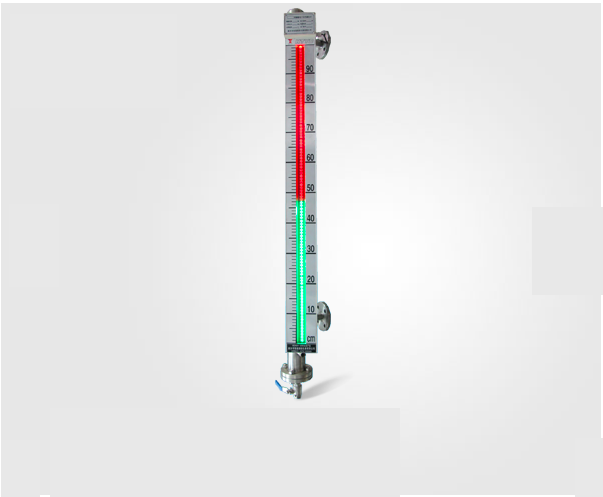

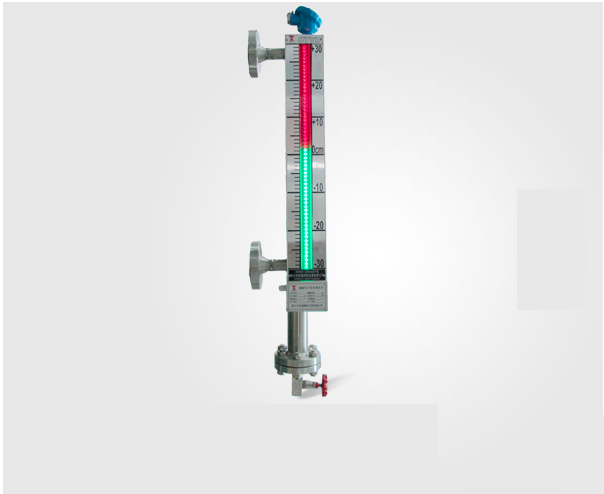

TFCS系列磁敏電子雙色液位計
產品描述：TFCS系列磁敏電子雙色液位計 詳細信息一、產品概述：TFCS系列磁敏電子雙色液位計是我公司在CDS-6型產品的基礎上經過全體科研人員共同努力進一步研...
詳細說明
TFCS系列磁敏電子雙色液位計 詳細信息
一、產品概述：
TFCS系列磁敏電子雙色液位計是我公司在CDS-6型產品的基礎上經過全體科研人員共同努力進一步研制出來的新型產品，與CDS-6型相比，發光亮度高，可視距離更遠，標尺刻度更清晰，顯示范圍更大，產品更具系列化。該產品是磁翻板液位計的換代產品，磁翻板液位計因自身沒有光源，可視距離近，不易觀察液位，尤其在環境煙塵大、含有微細鐵屑的鋼鐵企業，由于磁吸附作用，微細鐵屑把磁翻板的紅、綠顏色覆蓋，無法觀察液位，存在嚴重的事故隱患。該系列雙色液位計，液位顯示采用高亮度LED雙色發光管，組成紅、綠光柱顯示液位，白天觀察距離60m，夜間可達200m以上。可替代磁翻板液位計、直讀式玻璃液位計，還應用于傳統玻璃液位計無法克服的高溫、高壓、高黏度、易燃、易爆及腐蝕性介質等場合，廣泛應用于各種工業過程中的液位顯示。
二、結構原理：
非磁性傳感器管通過上下法蘭與液體容器連通，在傳感器管內裝有一個磁性浮子，浮子根據介質的比重設計，浮子內磁鋼與容器內液面等高，液位顯示盒內感磁部件和LED雙色發光管上下有序排列，與磁場相對應的感磁部件受磁后，觸發相應的電路，無液全紅，滿液全綠；紅色顯示汽相，綠色顯示液相，紅綠交界處就是容器內的實際液位，液綠汽紅，一目了然。
三、產品特點：
1、 汽紅液綠，顯示清晰，觀察角度大，可視距離遠
2、 本體選用優質不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄露，適宜于一、
二、三類壓力容器使用。并對內裝易燃、有毒和腐蝕性介質的容器絕對安全可靠。
3、 顯示量程大，使用范圍廣，可用于高溫高壓場合。
4、 密封面比傳統的玻璃液位計減少95%的漏點，克服了石油、化工、醫藥等行業壓力容器與液位計連接的跑、冒、滴、漏等薄弱環節。
5、 用戶如需，可1：1、1：2、1：4無變送直接遠傳顯示液位；可配套輸出4～20mA標準信號，實現液位的遠傳顯示和容器群液位的集中監控；亦可實現水位自動調節、連鎖保護。
四、技術參數：
公稱壓力 | 0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0 MPa |
質溫度 | -40～530℃ |
介質密度 | ≥0.45g/cm3 |
過程連接 | 多種尺寸和等級的凸面、凹凸面、榫槽面法蘭 |
法蘭材質 | 不銹鋼 |
法蘭中心距 | 普通型：L=500～6000mm 鍋爐專用型：300、350、440、500、600mm |
傳感器材質 | 304、316，PP，玻璃鋼，304內襯聚四氟乙烯 |
磁浮子材質 | 304、316、鈦合金 |
顯示顏色 | 汽紅、液綠 |
電源電壓 | AC36V或AC220V |
輸出信號 | 4～20mA標準信號 |
適用介質 | 水、蒸汽、酸、堿、油、氨、苯 |
附表：1使用場合列表
型式 | 適用范圍 |
普通型 | 適用于低、中壓，無特征防腐要求場合 |
真空型 | 適用于超低溫、超高溫、低、中、高壓，無特殊防腐要求場合 |
防霜型 | 適用于低溫，低、中、高壓，無特殊防腐要求場合 |
地下型 | 適用于埋地式或頂部開孔貯槽、介質粘性不太大的場合 |
夾套型 | 適用于需保溫或冷卻，低、中、高壓，無特殊防腐要求的場合 |
內襯里型 | 四氟或其它襯里，無盲區，適用于特殊防腐要求的低、中壓場合 |
防腐型 | 純PP、PTFE、PVC304內襯PTFE材質，適用于常溫、常壓耐腐蝕場合 |
附表：2防腐性材料：
代號 | 名稱 | 適用介質 |
PVC | 聚氯乙烯 | 水、污水、輕微的腐蝕性液體 |
PP | 聚丙烯 | 耐酸、堿、油脂、油和油劑 |
PE | 聚乙烯 | 耐稀酸、堿、酒精、汽油、溶劑 |
PTFE | 聚四氟乙烯 | 耐所有化學品 |
PVDF | 聚偏氟乙烯 | 耐油和油脂、酸堿、溶劑 |
PUR | 聚氨酯 | 耐燃料、熱油和含有的液體 |
PA | 聚酰胺 | 耐油、油脂和溶劑 |
