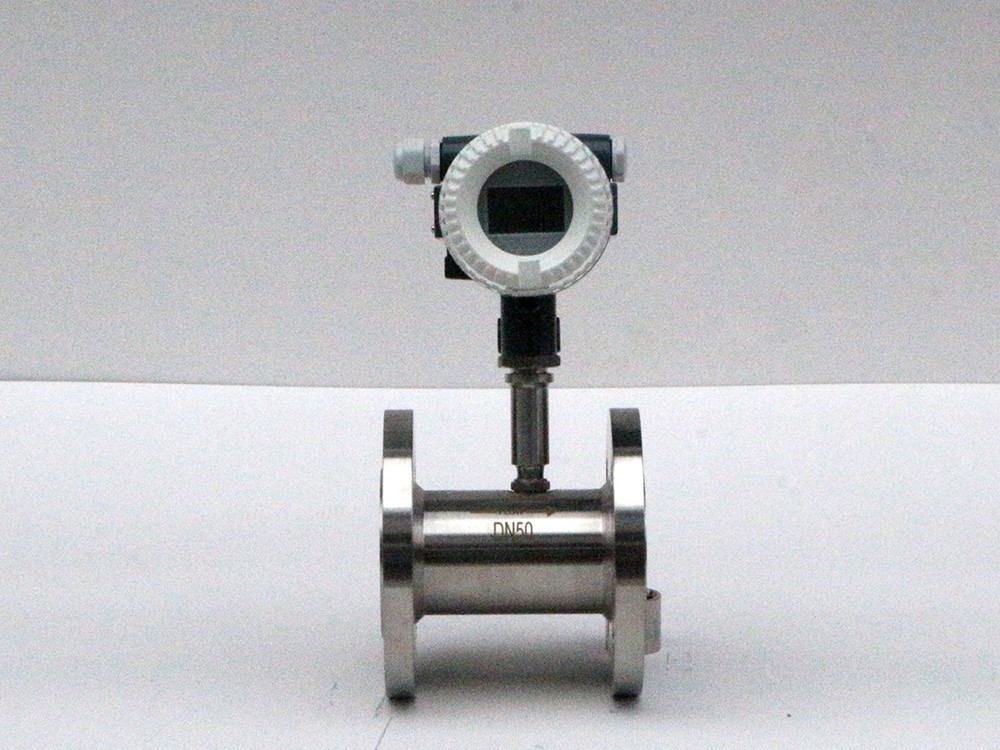

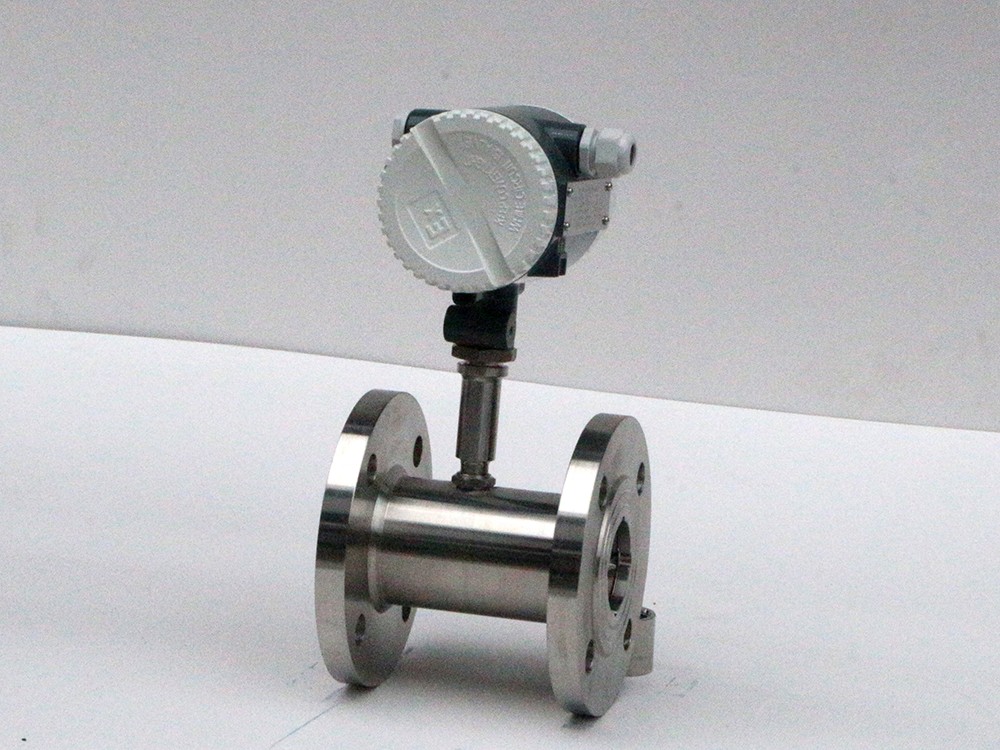

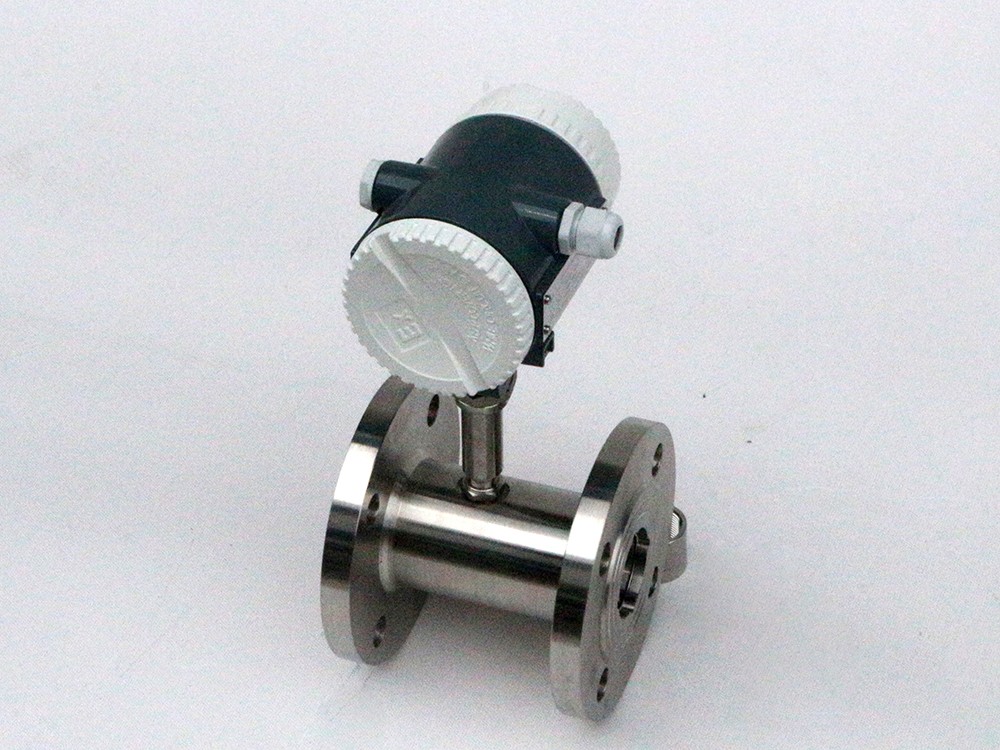

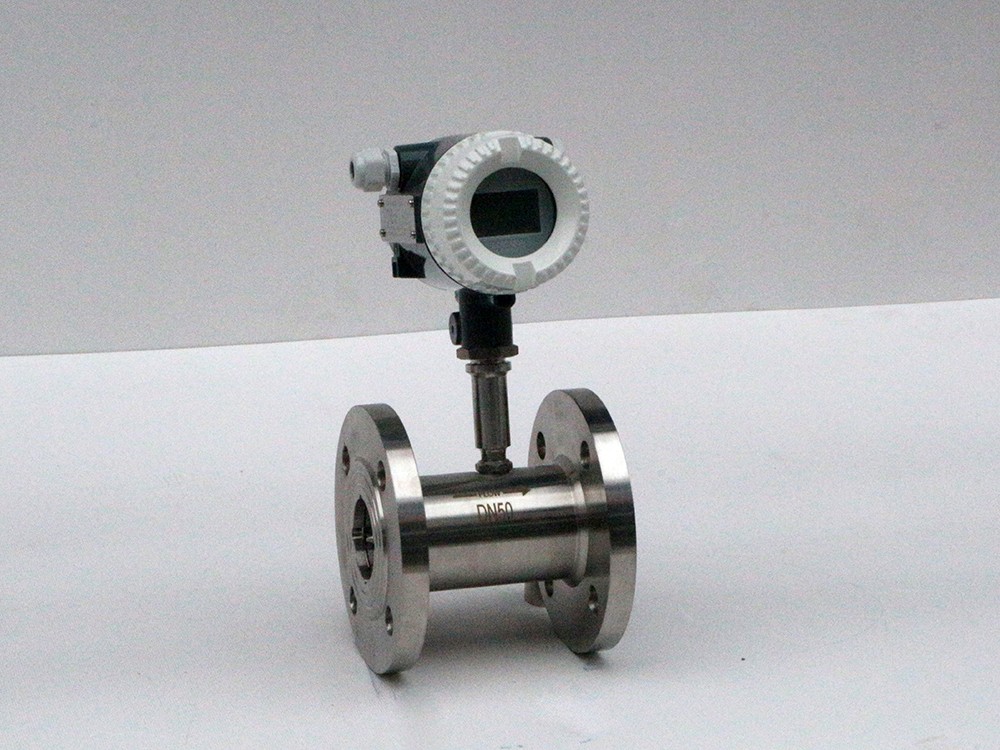

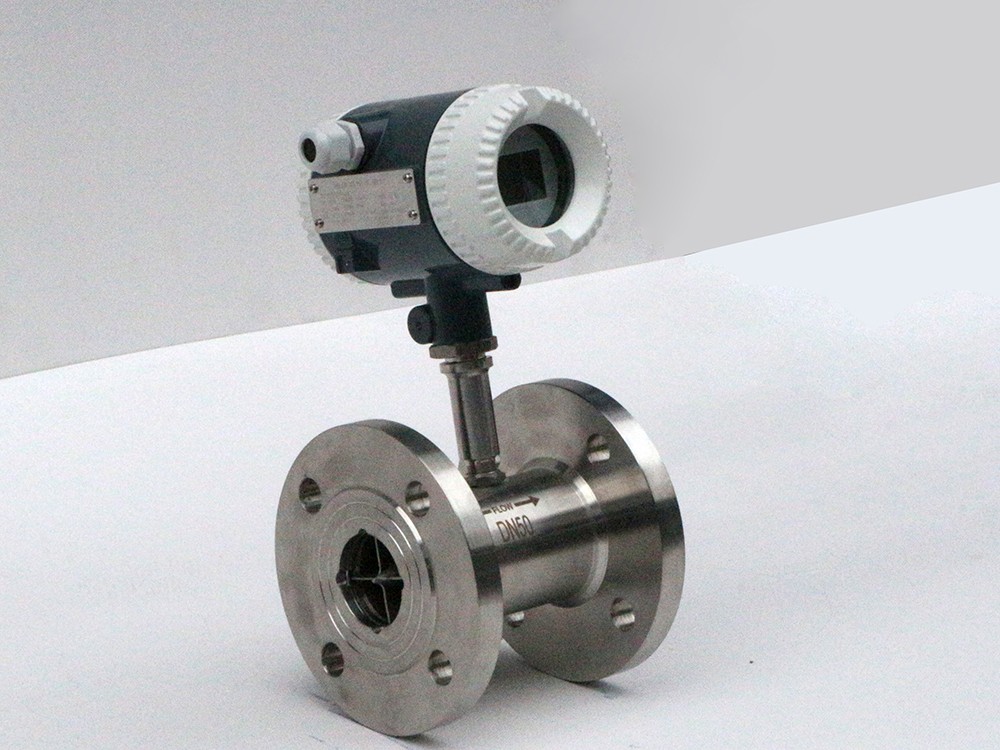

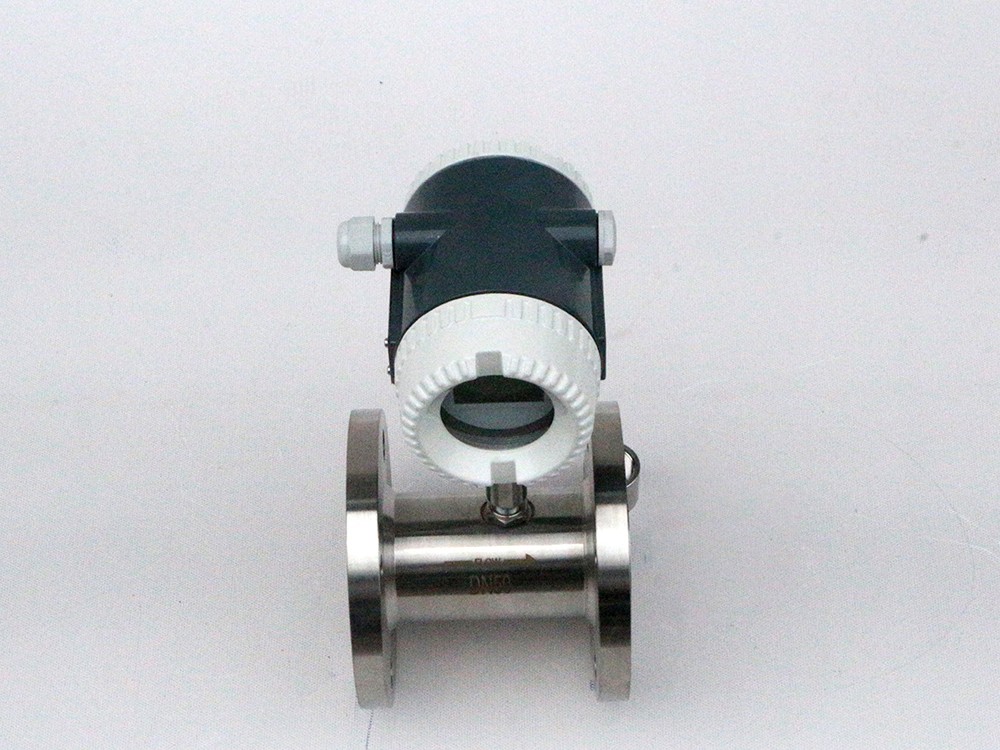

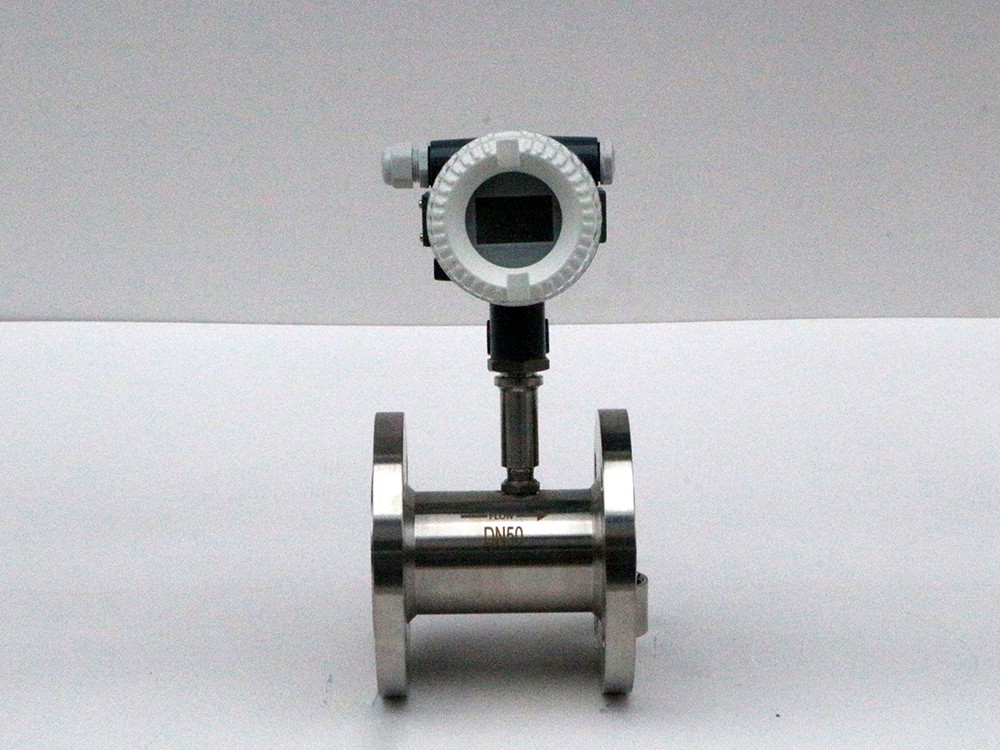

渦輪流量計
產品描述：一、用途：TF－LWGY渦輪流量傳感器與顯示儀表配套組成渦輪流量計。萬科儀表設備廠生產的渦輪流量傳感器具有精度高，重復性好，壽命長操作簡單等特點?？蓮V泛應用于石...
詳細說明
一、用途：
TF－LWGY渦輪流量傳感器與顯示儀表配套組成渦輪流量計。萬科儀表設備廠生產的渦輪流量傳感器具有精度高，重復性好，壽命長操作簡單等特點?？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。
二、特點：
★壓力損失小。
★具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
★采用超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
★儀表系數可由按鍵在線設置，并可顯示在液晶屏上，液晶屏直觀清晰，可靠性高。
★采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
三、主要技術參數:
★流量計規格，基本參數和性能指標（見表二）
★準確度：0.5級、1.0級；
★使用條件：
1、環境溫度-20℃～50℃;
3、被測介質溫度：-20℃～120℃;
4、大氣壓力：86Kpa～106Kpa;
5、防爆等級：ibⅡBT4.
★信號傳輸距離：傳感器至顯示器的距離可達1000m。
四、電氣特性：
1、顯示方式：
?。?/span>1）LWGY遠傳顯示：脈沖輸出（配顯示儀表）；
?。?/span>2）LWY現場顯示：液晶顯示累積流量，單位（m3）
液晶顯示瞬時流量，單位（m3/h）
?。?/span>3）LWGB渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
?。?/span>1）LWGY脈沖輸出，p-p值由供電電源確定；
?。?/span>2）LWY可帶脈沖輸出或4~20mA兩線制電流輸出；
（3）LWGB4~20mA兩線制電流輸出。
3、供電電源：
?。?/span>1）LWGY：DC5~24V；
?。?/span>2）LWY：3V鋰電池安裝于儀表內部可連續使用3~5年；
?。?/span>3）LWGB：DC24V。
五：WK-LWLY渦輪流量計安裝
1、儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。
六、型號及規格說明：
LWXX-XXXXX
LW表示渦輪流量傳感器；
XX：GY表示遠傳顯示型；
Y表示現場顯示型；
GB表示變送器；
XXX：表示渦輪流量傳感器口徑；
XX：B表示防爆型；E表示夾裝式；
如：LWGY-50-BE：表示口徑為50mm,防爆、夾裝式渦輪流量傳感器；
LWGB-50：表示口徑為50mm,渦輪流量變送器。
產 品 型 號 | 公稱通徑 （mm） | 流量范圍 （m3/h） | 大工作 壓力（MPa） | 安 裝 形 式 | 精確度 | 前 置 放 大 器 電 源 （V） |
LWGY—4 | 4 | 0.04～0.25 | 6.3 | 螺紋 | 0.5 1 | +（或-）12V |
LWGY—6 | 6 | 0.1～0.6 | 6.3 | 螺紋 | 0.5 1 | +（或-）12V |
LWGY—10 | 10 | 0.2～1.2 | 6.3 | 螺紋 | 0.5 1 | +（或-）12V |
LWGY—15 | 15 | 0.6～6 | 6.3 | 螺紋 | 0.5 1 | +（或-）12V |
LWGY—20 | 20 | 0.7～7 | 6.3 | 螺紋 | 0.5 1 | +（或-）12V |
LWGY—25 | 25 | 1～10 | 6.3 25 | 螺紋 夾裝 | 0.5 1 | +（或-）12V |
LWGY—32BE | 32 | 1.5～15 | 25 | 夾裝 | 0.5/1 | +（或-）12V |
LWGY—40 | 40 | 2～20 | 6.3 25 | 螺紋 夾裝 | 0.5 1 | +（或-）12V |
LWGY—50 | 50 | 4～40 | 1.6 25 | 法蘭 夾裝 | 0.5 1 | +（或-）12V |
LWGY—65BE | 65 | 7～70 | 25 | 夾裝 | 0.5/1 | +（或-）12V |
LWGY—80 | 80 | 10～100 | 1.6 25 | 法蘭 夾裝 | 0.5 1 | +（或-）12V |
LWGY—100 | 100 | 20～200 | 1.6 25 | 法蘭 夾裝 | 0.5 1 | +（或-）12V |
LWGY—125BE | 125 | 25～250 | 25 | 夾裝 | 0.5/1 | +（或-）12V |
LWGY—150 | 150 | 30～300 | 1.6 25 | 法蘭 夾裝 | 0.5 1 | +（或-）12V |
LWGY—200 | 200 | 80～800 | 1.6 25 | 法蘭 夾裝 | 0.5 1 | +（或-）12V |
注：-B為防爆型，DN200需定做。
